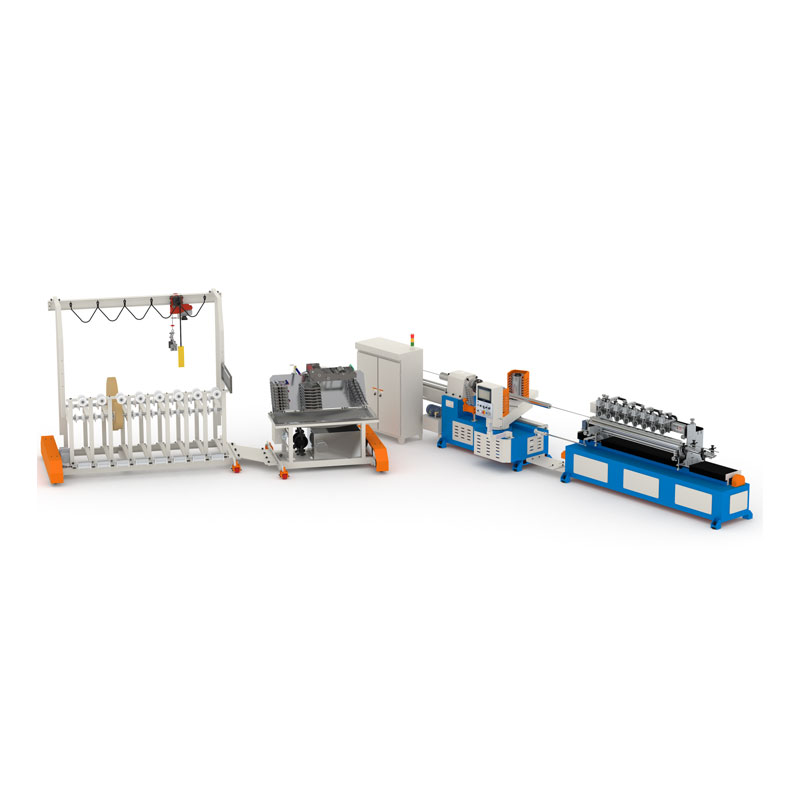

เครื่องทำท่อกระดาษเหมาะสำหรับการประมวลผลหลอดกระดาษเพื่อวัตถุประสงค์ต่าง ๆ รวมถึงกระป๋องบรรจุภัณฑ์คอมโพสิตแกนม้วนบรรจุภัณฑ์ขนาดเล็กและหลอดกระดาษสำหรับอุปกรณ์สำนักงาน มันรวมการติดกาวกลิ้งและตัดในเครื่องเดียวเพื่อผลิตหลอดกระดาษเกลียวอย่างมีประสิทธิภาพ

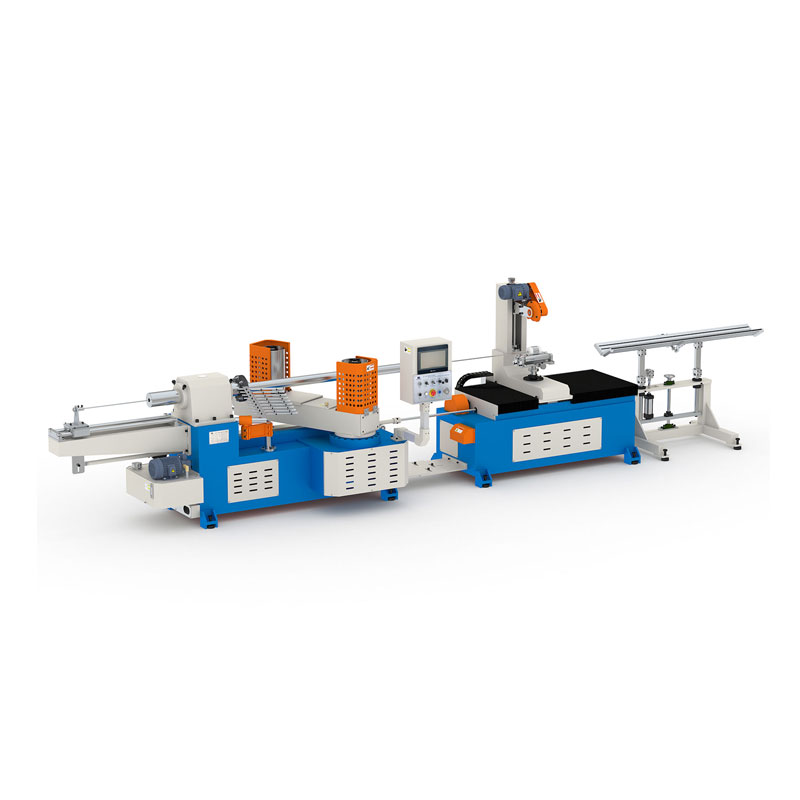

เครื่องทำท่อกระดาษ PTE2-120 การออกแบบโดยรวมมีโครงสร้างขนาดกะทัดรัดการทำงานที่มั่นคงความเรียบง่ายและประสิทธิภาพและง่ายต่อการใช้งานและบำรุงรักษา
การผลิตมาตรฐานของหลอดกระดาษขนาด 3 นิ้ว (เส้นผ่านศูนย์กลางด้านใน 76.2 มม.) ที่มีความหนาน้อยกว่า 10 มม. เส้นผ่านศูนย์กลางด้านในของหลอดกระดาษสูงสุดคือ 200 มม.

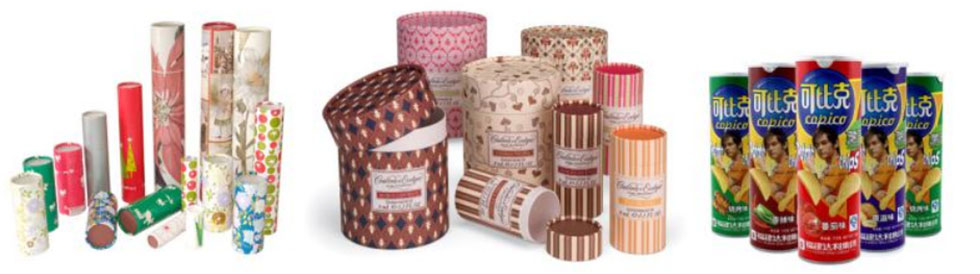

การอ้างอิงการใช้งานการใช้งาน: หลอดกระดาษสำหรับเส้นใยเคมี, กระป๋องคอมโพสิตบรรจุภัณฑ์ที่หลากหลาย, หลอดแกนกระดาษขนาดเล็กอุตสาหกรรมขนาดเล็ก
การผลิตท่อกระดาษเกลียวเสร็จสมบูรณ์จากการติดกาวม้วนไปจนถึงการตัดตามที่ต้องการ
| พารามิเตอร์ | ระบบควบคุม | ||
| จำนวนเลเยอร์ | 3-16 ชั้น | คอนโทรลเลอร์ PLC | เดลต้า |
| เส้นผ่านศูนย์กลางสูงสุด | 200 มม. | อินเตอร์เฟสเครื่องจักร MAN | หน้าจอสัมผัสสี weinview 6070t |
| เส้นผ่าศูนย์กลางต่ำ | 20 มม. | Program Edition | JS-PTM4.2 |
| ความหนาสูงสุด | 8 มม. | อินเวอร์เตอร์ | Yaskawa 7.5kW |
| ความหนาน้อย | 0.5 มม. | แอคทูเอเตอร์ (คอนแทคเตอร์ .. ) | ประณีต |
| วิธีแก้ไข Mandrel | หน้าแปลนและกระชับ | ส่วนประกอบสัญญาณ | ออมตรอน |
| จมูกย้อนกลับ | สองจมูกหนึ่งเข็มขัด | ส่วนประกอบลม | Airtac |
| วิธีตัด | คัตเตอร์วงกลมเดี่ยว | มอเตอร์ปรับมุม | jiacheng |
| วิธีการติดกาว | สองด้าน | การควบคุมซิงโครนัส | X แกนเซอร์โวสกรู /z แกนสกรูขั้นตอน |
| แก้ไขความยาว | เครื่องเข้ารหัส | ระบบตัดแทร็กซิงโครนิสต์ | การตัดแทร็ก Servo Synchronous |
| ผู้ดำเนินการ | 1-2person | ตัวควบคุมระยะไกล | ไม่จำเป็น |
| ความเร็วในการผลิต | 3-20m/นาที | ผู้ถือท่อ | มี |
| การควบคุมความเร็ว | อินเวอร์เตอร์ | มุมของการควบคุมสายพาน | มีไฟฟ้า |
| พลังงานอินพุต | กำหนดเอง | การปรับเข็มขัด | เกี่ยวกับไฮดรอลิก |
| ขนาด (มม.) | มุมของเมนเฟรม | มี | |
| เมนเฟรม: l*w*h | 5500 มม.*1700 มม.*2000 มม. | หยุดอัตโนมัติเมื่อขาดกระดาษ | มี |
| พื้นที่: l*w | 16000 มม.*7500 มม. | การให้อาหารกาวอัตโนมัติ | ปั๊มสกรู 1.5kW |
| เส้นผ่านศูนย์กลางฮับล้อ | 215 มม. | การหล่อลื่นอัตโนมัติ | มี |
| ความสูงของฮับล้อ | 400 มม. | การปรับความตึงเครียด | เกี่ยวกับกลไก |
| ดอกยางขั้นต่ำ | 750 มม. | ประเภทของรีลกระดาษ | ที่สำคัญ |
| ดอกยางสูงสุด | 950 มม. | เข็มขัด | ผ้าใบ |
| น้ำหนักรวม | 3900kgs | ระบบส่งกำลัง | |
| ส่วนประกอบที่ปิดล้อม | พลังงานมอเตอร์หลัก | 7.5kW | |
| อุปกรณ์กระดาษอ๊อตทอม/ใบหน้า | มี | ความเร็วหมุนของจมูกที่คดเคี้ยว | 47R/นาที |
| เครื่องมือติดตั้ง | มี | แรงบิดออกจากจมูกที่คดเคี้ยว | 1360N.M |
| แมนเดรล | 1pc | วิธีการส่งผ่าน | เกียร์และโซ่ |
| เข็มขัด | 1pc | แบบจำลองของห่วงโซ่การส่งสัญญาณ | 12a*2 |
| ขับจมูกที่คดเคี้ยว | 2 ล้อ | ||
| มอเตอร์ตัด | มอเตอร์เกียร์มอเตอร์/Wanxin | ||
| การแบก | HRB | ||
1. โครงสร้างเฟรมทำจากเหล็กที่มีความแข็งแรงสูงการตัด CNC และการเชื่อมทำให้มั่นใจได้ว่ามีความแข็งแกร่งที่แข็งแกร่งการเสียรูปขนาดเล็กและการทำงานที่ราบรื่นของเครื่องทั้งหมด
2. ไดรฟ์หลักใช้พื้นผิวเกียร์ที่แข็งตัวลดการลดเกียร์น้ำมันน้ำมันซึ่งมีข้อดีของการทำงานที่เงียบความร้อนต่ำและไดรฟ์ที่แข็งแกร่ง
3. มอเตอร์หลักใช้การควบคุมความเร็วอินเวอร์เตอร์แรงบิดสูงเวกเตอร์ บรรลุการควบคุมความเร็วที่แม่นยำ
4. อุปกรณ์เสริมแรงดึงเข็มขัดไฮดรอลิกเซ็นเซอร์ความตึงเข็มขัดเซ็นเซอร์มุมเข็มขัดซึ่งสามารถแก้ไขสถานะสายพานโดยอัตโนมัติและปรับปรุงความสมดุลของการวิ่ง
5. ติดตั้งระบบการตัดแบบซิงโครนัส CNC ตารางการตัดถูกขับเคลื่อนด้วยสกรูบอลที่แม่นยำและมอเตอร์เซอร์โวประสิทธิภาพสูง
6. พร้อมกับการควบคุมความยาวคงที่พัลส์และด้วยฟังก์ชั่นการชดเชยฟีดไปข้างหน้าเพื่อให้แน่ใจว่าความสอดคล้องที่แม่นยำของความยาวของหลอดกระดาษที่ความเร็วที่แตกต่างกัน
7. การใช้ระบบควบคุม PLC แบบคู่การควบคุมเอาต์พุต IO และการทำงานของฟังก์ชั่นจะถูกควบคุมแยกต่างหากเพื่อเพิ่มประสิทธิภาพความเร็วของปฏิกิริยาและความยาวของระบบการตัด
8. ติดตั้งแผงการทำงานใหม่การทำงานของอินเทอร์เฟซหน้าจอมนุษย์ขนาดใหญ่ 9. อุปกรณ์จัดหากระดาษด้านล่างแบบมัลติฟังก์ชั่น, ฟังก์ชั่นหยุดอัตโนมัติของกระดาษหยุดอัตโนมัติ
10. ระบบลำเลียงเข็มขัดกระดาษแบบบูรณาการการปรับทั้งหมดจะถูกควบคุมอย่างสม่ำเสมอโดยแอคทูเอเตอร์ไฟฟ้า
11. การออกแบบไฟฟ้าแบบแยกส่วนโครงสร้างที่สมเหตุสมผลการบำรุงรักษาที่มีประสิทธิภาพและสะดวกยิ่งขึ้น
12. สนับสนุนการขยายเครือข่ายอุตสาหกรรมสามารถตระหนักถึงการควบคุมการเชื่อมโยงอุปกรณ์และการบำรุงรักษาระยะไกลเข้ากันได้กับ Modbus TCP
