มันสามารถใช้ในการผลิตหลอดกระดาษเส้นใยเคมี, กระป๋องโครงสร้างคอมโพสิตกระดาษและหลอดกระดาษอุตสาหกรรมขนาดเล็ก เครื่องนี้มีความสามารถในการสร้างหลอดกระดาษเกลียวและรวมฟังก์ชั่นการติดกาวการคดเคี้ยวและการตัดเป็นหนึ่งเดียวทำให้การใช้งานมีประสิทธิภาพและสะดวก

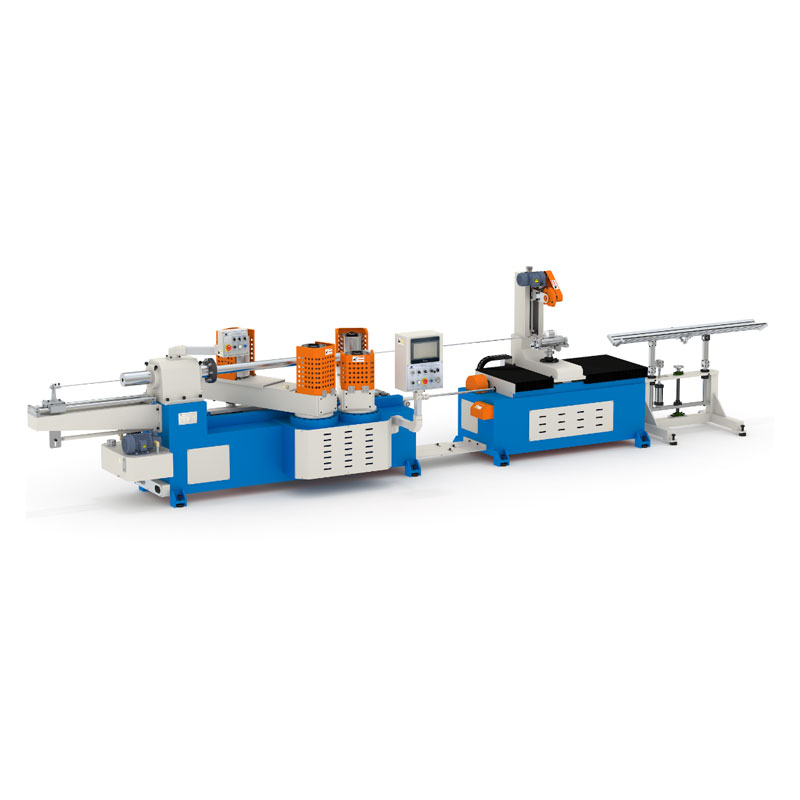

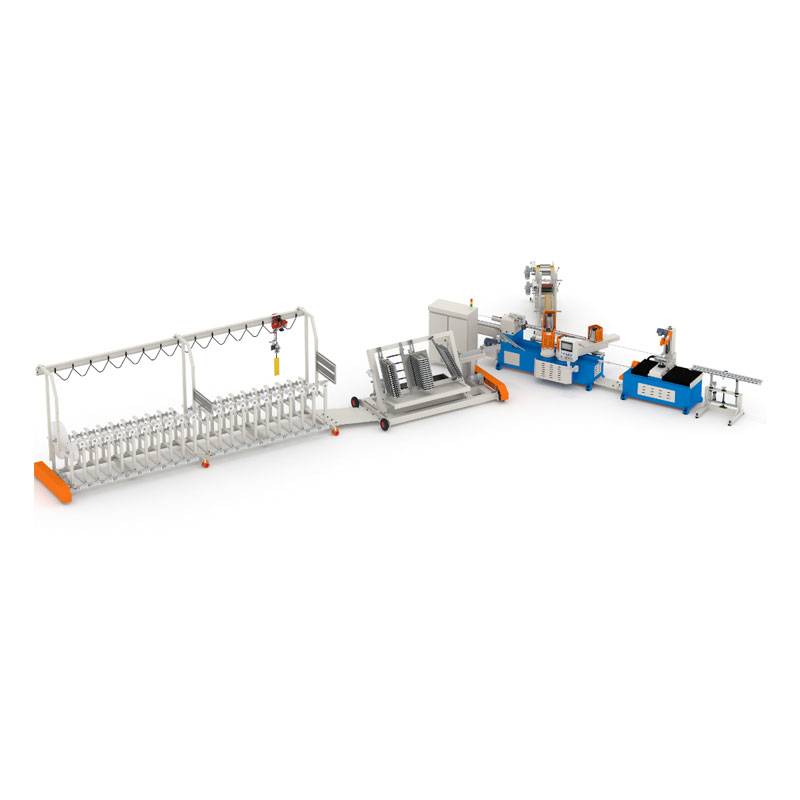

ชุดเครื่องทำท่อกระดาษหนัก "E" การออกแบบความคิดง่าย ๆ 、 กะทัดรัด、 เสถียร
มาตรฐานสำหรับการทำหลอดกระดาษ 3” (ID76.2 มม.), ความหนาของผนังสูงสุดภายใต้ 10 มม., ID หลอดที่ใหญ่ที่สุดสามารถสูงถึง 200 มม.
| พารามิเตอร์ | ระบบควบคุม | ||
| จำนวนเลเยอร์ | 3-16 ชั้น | คอนโทรลเลอร์ PLC | เดลต้า |
| เส้นผ่านศูนย์กลางสูงสุด | 200 มม. | อินเตอร์เฟสเครื่องจักร MAN | หน้าจอสัมผัสสี weinview 6070t |
| เส้นผ่าศูนย์กลางต่ำ | 20 มม. | Program Edition | JS-PTM4.2 |
| ความหนาสูงสุด | 10 มม. | อินเวอร์เตอร์ | Yaskawa 7.5kW |
| ความหนาน้อย | 0.5 มม. | แอคทูเอเตอร์ (คอนแทคเตอร์ .. ) | ประณีต |
| วิธีแก้ไข Mandrel | หน้าแปลนและกระชับ | ส่วนประกอบสัญญาณ | ยาสูบ |
| จมูกย้อนกลับ | สองจมูกหนึ่งเข็มขัด | ส่วนประกอบลม | Airtac |
| วิธีตัด | คัตเตอร์วงกลมเดี่ยว | มอเตอร์ปรับมุม | jiacheng |
| วิธีการติดกาว | สองด้าน | การควบคุมซิงโครนัส | X แกนเซอร์โวสกรู /z แกนสกรูขั้นตอน |
| แก้ไขความยาว | เครื่องเข้ารหัส | ระบบตัดแทร็กซิงโครนิสต์ | การตัดแทร็ก Servo Synchronous |
| ผู้ดำเนินการ | 1-2person | ตัวควบคุมระยะไกล | ไม่จำเป็น |
| ความเร็วในการผลิต | 3-20m/นาที | ผู้ถือท่อ | มี |
| การควบคุมความเร็ว | อินเวอร์เตอร์ | มุมของการควบคุมสายพาน | มีไฟฟ้า |
| พลังงานอินพุต | กำหนดเอง | การปรับเข็มขัด | เกี่ยวกับไฮดรอลิก |
| ขนาด (มม.) | มุมของเมนเฟรม | มี | |
| เมนเฟรม: l*w*h | 5900 มม.*1700 มม.*2000 มม. | หยุดอัตโนมัติเมื่อขาดกระดาษ | มี |
| พื้นที่: l*w | 16000 มม.*9000 มม. | การให้อาหารกาวอัตโนมัติ | สกรูปั๊ม 3.0kw |
| เส้นผ่านศูนย์กลางฮับล้อ | 215 มม. | การหล่อลื่นอัตโนมัติ | มี |
| ความสูงของฮับล้อ | 400 มม. | การปรับความตึงเครียด | เกี่ยวกับกลไก |
| ดอกยางขั้นต่ำ | 750 มม. | ประเภทของรีลกระดาษ | ที่สำคัญ |
| ดอกยางสูงสุด | 950 มม. | เข็มขัด | ผ้าใบ |
| น้ำหนักรวม | 5045kgs | ระบบส่งกำลัง | |
| ส่วนประกอบที่ปิดล้อม | พลังงานมอเตอร์หลัก | 7.5kW | |
| อุปกรณ์กระดาษอ๊อตทอม/ใบหน้า | มี | ความเร็วหมุนของจมูกที่คดเคี้ยว | 47R/นาที |
| เครื่องมือติดตั้ง | มี | แรงบิดออกจากจมูกที่คดเคี้ยว | 1360N.M |
| แมนเดรล | 1pc | วิธีการส่งผ่าน | เกียร์และโซ่ |
| เข็มขัด | 2pcs | แบบจำลองของห่วงโซ่การส่งสัญญาณ | 12a*2 |
| ขับจมูกที่คดเคี้ยว | 4 ล้อ | ||
| มอเตอร์ตัด | มอเตอร์เกียร์มอเตอร์/Wanxin | ||
| การแบก | HRB | ||
1. กรอบเครื่องทั้งหมดทำจากแผ่นเหล็กหนาและเชื่อมผ่านการประมวลผลรองซึ่งช่วยเพิ่มความเสถียรและความทนทานของอุปกรณ์อย่างมาก
2. ระบบส่งกำลังหลักใช้โครงสร้างการลดเกียร์ซึ่งมีลักษณะของเสียงรบกวนในการทำงานต่ำการสร้างความร้อนต่ำความเร็วสูงและแรงบิดสูง
3. ติดตั้งอินเวอร์เตอร์เวกเตอร์แรงบิดสูงเพื่อควบคุมมอเตอร์หลักเพื่อให้ได้การทำงานความเร็วตัวแปรที่ยืดหยุ่นและมีประสิทธิภาพ
4. ติดตั้งกลไกไฮดรอลิกความตึงเครียดและเซ็นเซอร์มุมเพื่อปรับความตึงของสายพานโดยอัตโนมัติเพื่อให้แน่ใจว่าการทำงานที่มั่นคง
5. ติดตั้งระบบตัดแบบซิงโครนัสที่ใช้การรวมกันของสกรูบอลและมอเตอร์เซอร์โวเพื่อให้ได้การตัดความแม่นยำสูงและตอบสนองสูง
6. ติดตั้งสัญญาณชีพจรและระบบชดเชยฟีดไปข้างหน้าเพื่อให้แน่ใจว่าความยาวการตัดนั้นสอดคล้องกันด้วยความเร็วต่างๆเสมอ
7. ผ่านสถาปัตยกรรม PLC อิสระคู่การควบคุมสัญญาณและการคำนวณฟังก์ชั่นจะถูกแยกออกเพื่อเพิ่มประสิทธิภาพการตัดและความแม่นยำในการควบคุมความยาว
8. อินเทอร์เฟซหน้าจอสัมผัสหน้าจอขนาดใหญ่ที่ได้รับการอัพเกรดใหม่ทำให้การใช้งานสะดวกยิ่งขึ้นและอินเทอร์เฟซมองเห็นได้ชัดเจนขึ้น
9. ติดตั้งอุปกรณ์ป้อนกระดาษอัจฉริยะมันจะสัมผัสได้โดยอัตโนมัติและหยุดเมื่อกระดาษแตกเพื่อป้องกันการไม่ถูกต้อง
10. โครงสร้างแบบบูรณาการที่มีการควบคุมด้วยไฟฟ้ารวมอย่างมีประสิทธิภาพรวมตัวยึดม้วนกระดาษชั้นวางเคลือบกาวและกลไกการให้อาหารกระดาษ
11. การออกแบบแบบแยกส่วนของการเดินสายไฟฟ้าของเครื่องทั้งหมดช่วยเพิ่มความสามารถในการบำรุงรักษาและความสะดวกสบายในการเปลี่ยนระบบ
12. รองรับการขยายฟังก์ชั่นเครือข่ายเชื่อมต่อสายการผลิตหรืออุปกรณ์อื่น ๆ และมีความสามารถในการตรวจสอบและบำรุงรักษาระยะไกลและรองรับโปรโตคอลการสื่อสารอุตสาหกรรมมาตรฐาน Modbus TCP

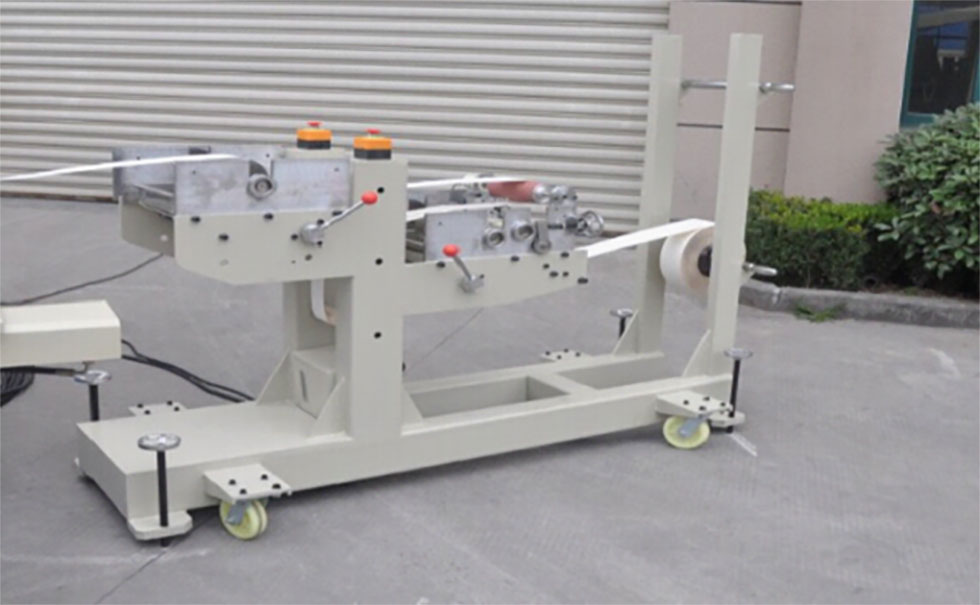

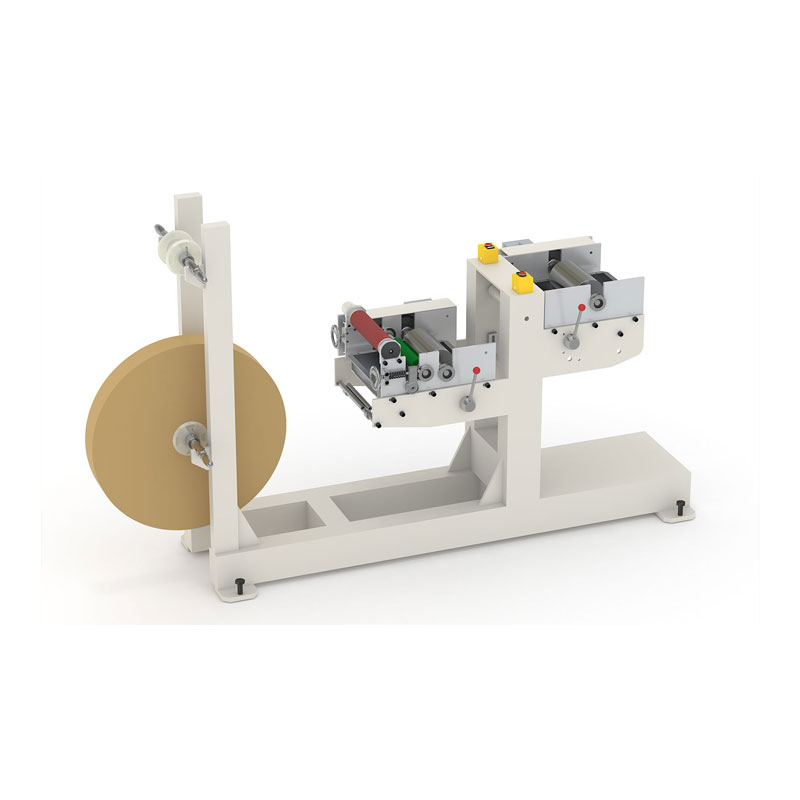

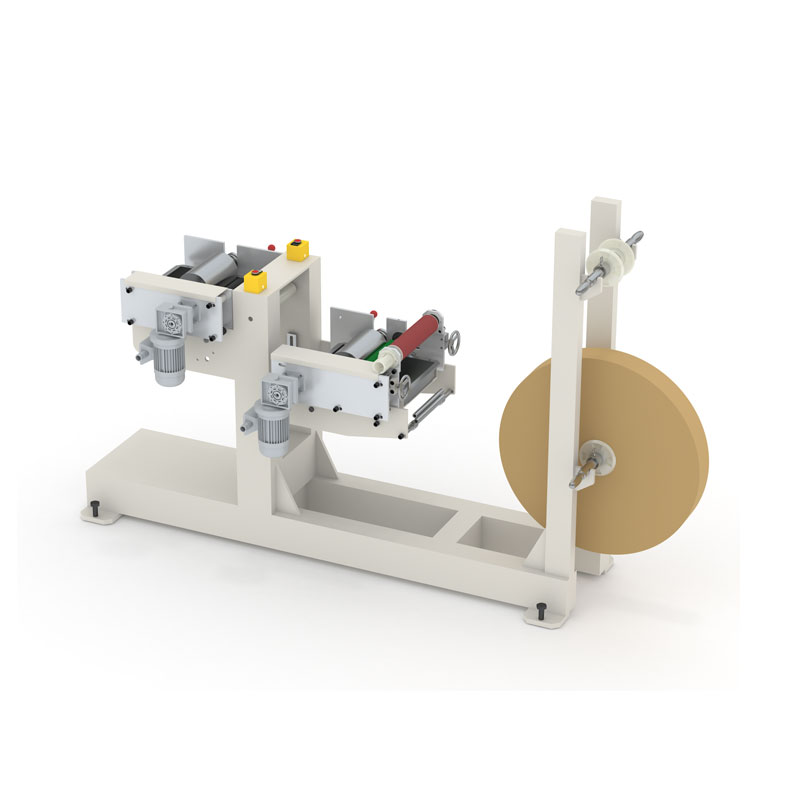

ระบบการให้อาหารกระดาษด้านล่างแบบมัลติฟังก์ชั่น
รวมส่วนประกอบสำคัญหลายอย่างรวมถึงอุปกรณ์ให้อาหารถาดกระดาษอัตโนมัติโมดูลกาวแบบด้านเดียวแบบลูกกลิ้งระบบกลิ้งน้ำมันหล่อลื่นและโมดูลการตรวจจับเทปกระดาษที่ใช้เครื่องเข้ารหัสและการตรวจจับความเร็วเพื่อให้ได้การควบคุมแบบบูรณาการของกระดาษ

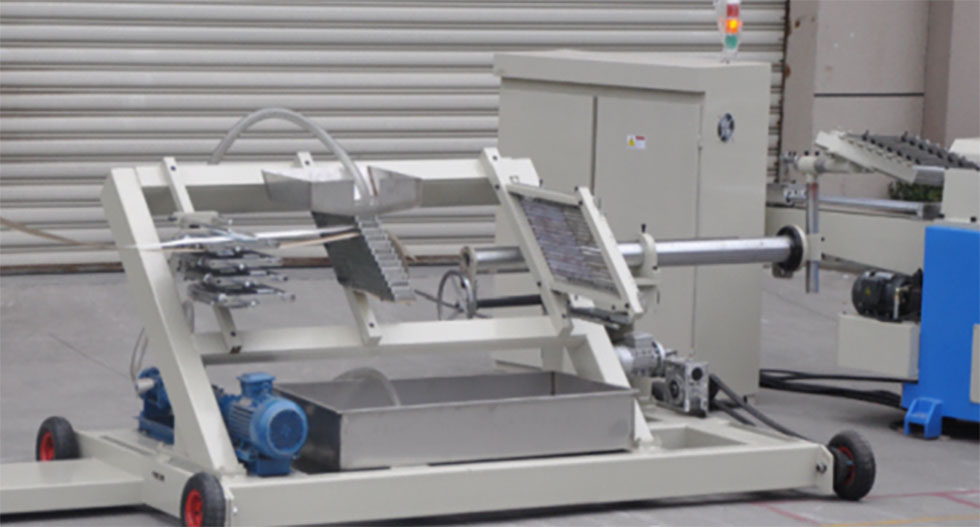

การกำหนดค่ามาตรฐานชั้นวางกาวน้ำตก 16 ชั้น: (อุปกรณ์กาวอื่น ๆ เป็นตัวเลือก)
คุณสมบัติ: ชั้นวางกาวโดยรวมมีความสูงต่ำและใช้งานง่ายโดยใช้ปั๊มกาวสกรู 3kW สำหรับการหมุนเวียนกาวและท่อโพลียูรีเทนสำหรับการขูดกาว

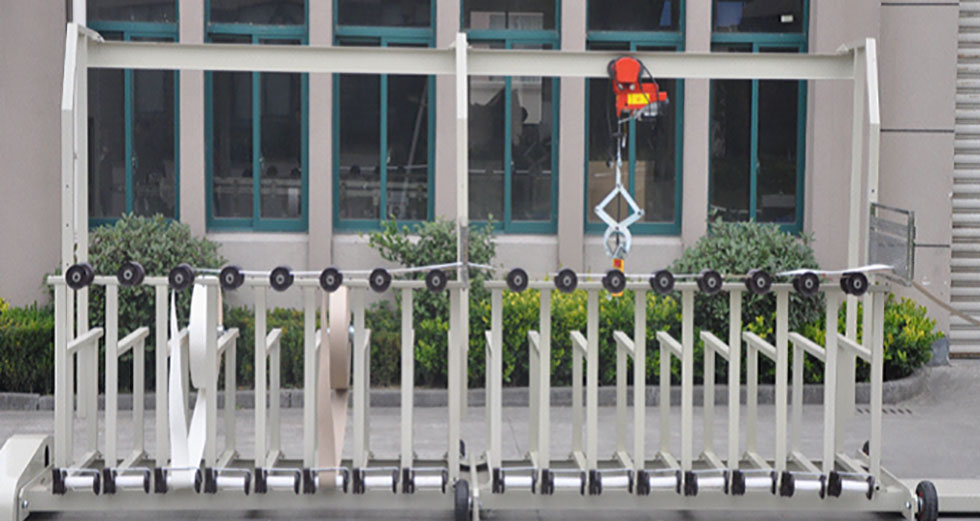

การกำหนดค่ามาตรฐาน 16 ชั้น 90 องศาถาดกระดาษอินทิกรัล:
คุณสมบัติ: ถาดกระดาษถูกโหลดโดยเครนไฟฟ้าและถาดกระดาษใช้งานง่าย
ด้วยอุปกรณ์ปรับมุมถาดกระดาษ
เส้นผ่านศูนย์กลางของถาดกระดาษสูงสุดคือ 1500 มม. (ปรับแต่งได้สูงกว่า 1500 มม.)
