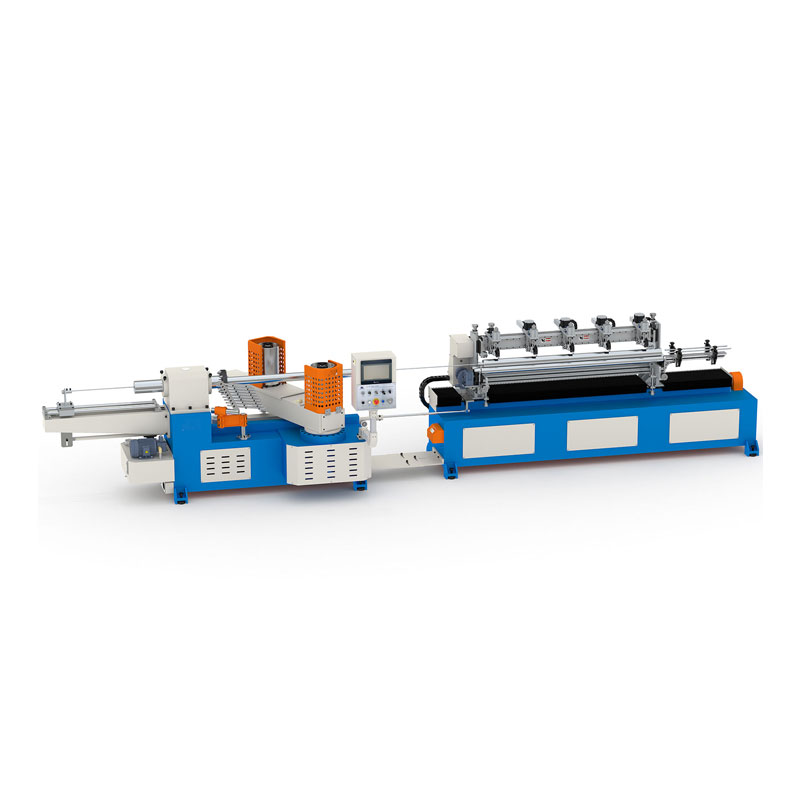

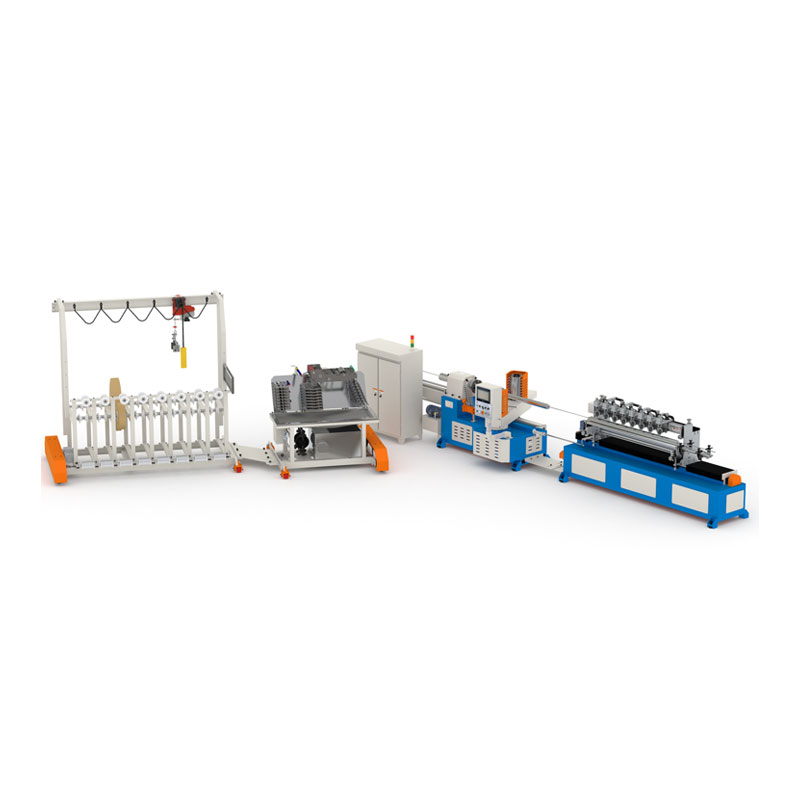

เครื่องทำท่อกระดาษคัตเตอร์หลายเครื่องถูกนำมาใช้กันอย่างแพร่หลายในการผลิตกระป๋องกระดาษคอมโพสิตแกนขดลวดขนาดเล็กและหลอดกระดาษสำนักงาน พวกเขาสามารถบรรลุความสมบูรณ์ของการติดกาวการกลิ้งเกลียวและกระบวนการตัดพร้อมกระบวนการต่อเนื่องมีประสิทธิภาพและมีเสถียรภาพ
เครื่องจักรหลายสี "E" ซีรีส์ช่วยให้ผู้ใช้มีโซลูชันการผลิตหลอดกระดาษประสิทธิภาพสูงด้วยรูปแบบการออกแบบที่เรียบง่ายและสง่างามเค้าโครงโครงสร้างที่มีขนาดกะทัดรัดและสมเหตุสมผลและความมั่นคงของอุปกรณ์ที่ดี
โดยปกติสำหรับการทำหลอดกระดาษ 3” (ID76.2 มม.) ความหนาของผนังสูงสุดภายใต้ 3 มม. ID หลอดที่ใหญ่ที่สุดสามารถสูงถึง 120 มม.
ส่วนใหญ่ใช้สำหรับการทำขนาดเล็กและหลอดสั้นสามารถตัดเป็นหลายส่วนในแต่ละครั้ง
| พารามิเตอร์ | ระบบควบคุม | |||
| จำนวนเลเยอร์ | 3-8 ชั้น | คอนโทรลเลอร์ PLC | เดลต้า | |
| เส้นผ่านศูนย์กลางสูงสุด | 120 มม. | อินเตอร์เฟสเครื่องจักร MAN | Weinview 6070T หน้าจอสัมผัสที่มีสีสัน | |
| เส้นผ่าศูนย์กลางต่ำ | 20 มม. | Program Edition | JS-PTM4.2 | |
| ความหนาสูงสุด | 3 มม. | อินเวอร์เตอร์ | Yaskawa 7.5kW | |
| ความหนาน้อย | 0.8 มม. | แอคทูเอเตอร์ (คอนแทคเตอร์ .. ) | ประณีต | |
| วิธีแก้ไข Mandrel | หน้าแปลนและกระชับ | ส่วนประกอบสัญญาณ | ยาสูบ | |
| จมูกย้อนกลับ | สองจมูกหนึ่งเข็มขัด | ส่วนประกอบลม | Airtac | |
| วิธีตัด | เครื่องตัดลม, 8 ใบมีด | มอเตอร์ปรับมุม | jiacheng | |
| วิธีการติดกาว | ด้านเดียว/ สองด้าน | การควบคุมซิงโครนัส | สกรูเซอร์โว | |
| แก้ไขความยาว | เครื่องเข้ารหัส | ระบบตัดแทร็กซิงโครนิสต์ | ระบบติดตามเซอร์โวซิงโครนัส | |
| ผู้ดำเนินการ | 1-2person | |||
| ความเร็วในการผลิต | 3-20m/นาที | ชุดประกอบ | ||
| การควบคุมความเร็ว | อินเวอร์เตอร์ | การควบคุมระยะไกล | ไม่จำเป็น | |
| พลังงานอินพุต | กำหนดเอง | ที่วางท่ออัตโนมัติ | มี | |
| ขนาด (มม.) | มุมเข็มขัด | เกี่ยวกับไฟฟ้า | ||
| เมนเฟรม: l*w*h | 6300 มม.*1700 มม.*2000 มม. | ปรับเข็มขัด | เกี่ยวกับไฮดรอลิก | |
| พื้นที่: l*w | 16000 มม.*7000 มม. | มุมของมอเตอร์หลัก | มี | |
| เส้นผ่านศูนย์กลางฮับล้อ | 215 มม. | หยุดเมื่อกระดาษหมด | Bottom Ply หยุดโดยอัตโนมัติ | |
| ความสูงของฮับล้อ | 400 มม. | การให้กาวอัตโนมัติ | ปั๊มสกรู 1.5kW | |
| ดอกยางขั้นต่ำ | 750 มม. | การหล่อลื่นอัตโนมัติ | รถยนต์ | |
| ดอกยางสูงสุด | 950 มม. | ปรับความตึงเครียด | สามารถเลือกได้ | |
| น้ำหนักรวม | 4200kgs | ประเภทของกระดาษยืน | ที่สำคัญ | |
| ระบบขับเคลื่อน | เข็มขัด | เรือใบ | ||
| พลังงานเมนเฟรม | 7.5 สำหรับ | อุปกรณ์บำบัดความร้อนอลูมิเนียมฟอยล์ | สามารถเลือกได้ | |
| ความเร็วในการหมุนสูงสุดของฮับล้อ | 47R/นาที | อุปกรณ์แก้ไขรหัสสี | สามารถเลือกได้ | |
| แรงบิดออกฮับล้อ | 1360N.M | ส่วนประกอบที่ปิดล้อม | ||
| ประเภทโซ่ | 12a*2 | เครื่องอัดอากาศ | สามารถเลือกได้ | |
| ประเภทฮับล้อ | 2 ล้อ | เครื่องมือที่มีประโยชน์ | 1 ชุด | |
| การแบก | HRB | เข็มขัด | 1 ชุด | |
| แมนเดรล | 1 ชิ้น | |||
1. ระบบการตัดมีดแบบหลายครั้งสามารถตัดหลอดกระดาษโดยตรงตามความยาวที่ตั้งไว้โดยไม่จำเป็นต้องตัดทุติยภูมิครั้งต่อไปการประหยัดกระบวนการและการปรับปรุงประสิทธิภาพ
2. เครื่องหลักใช้โครงสร้างเหล็กหนาและผ่านการตัดความแม่นยำรองและการเชื่อมเพื่อให้แน่ใจว่าอุปกรณ์นั้นมีความเสถียรและทนทานมากขึ้น
3. ไดรฟ์หลักใช้ตัวลดเกียร์ที่มีเสียงรบกวนต่ำความร้อนต่ำความเร็วสูงและแรงบิดสูง
4. มอเตอร์หลักใช้การควบคุมการแปลงความถี่เวกเตอร์อัจฉริยะเพื่อให้ได้การควบคุมความเร็วที่ละเอียดอ่อนและการปรับตัวของโหลดสูง
5. ติดตั้งอุปกรณ์ไฮดรอลิกเพื่อปรับความตึงของสายพานและติดตั้งเซ็นเซอร์แรงดึงเข็มขัดและเซ็นเซอร์มุมเข็มขัดเพื่อให้ได้การขนส่งที่มั่นคง

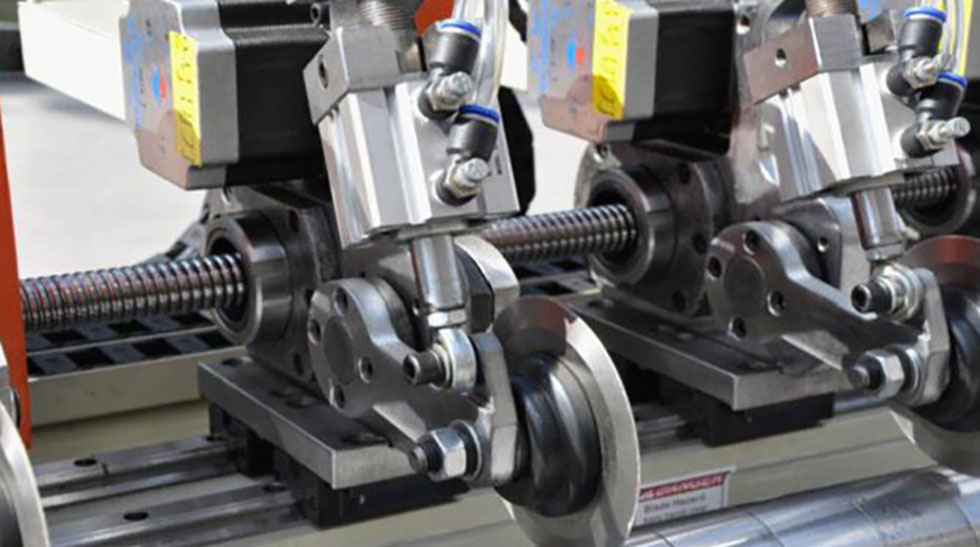

6. ติดตั้งระบบตัดแบบซิงโครนัสโต๊ะตัดจะถูกขับเคลื่อนด้วยสกรูลูกบอลที่มีความแม่นยำสูงและมอเตอร์เซอร์โวประสิทธิภาพสูง
7. ติดตั้งความยาวพัลส์การควบคุมคงที่พร้อมฟังก์ชั่นการชดเชยความคิดเห็นส่วนหน้า

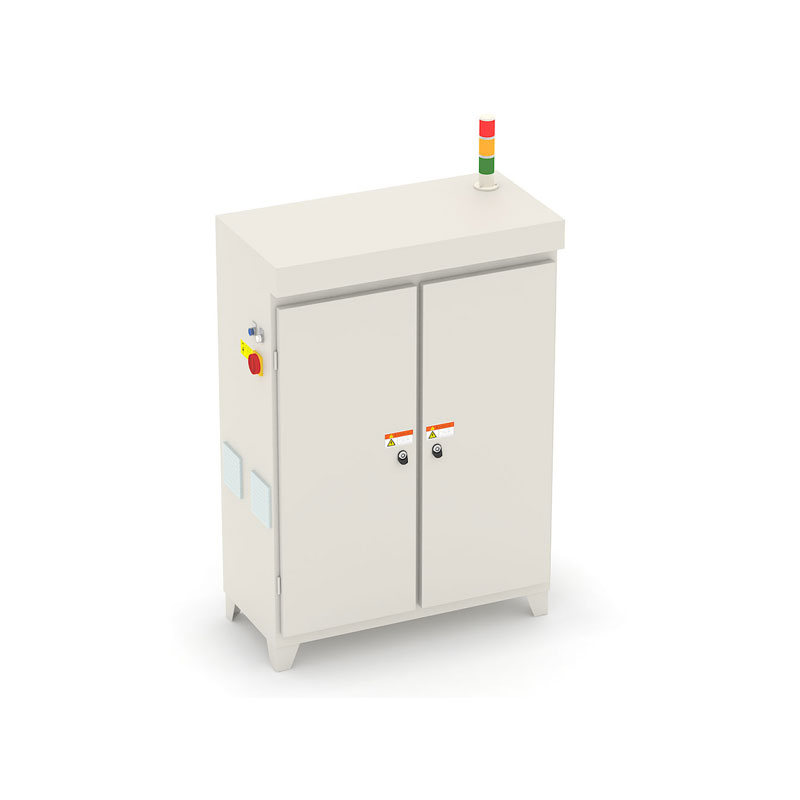

8. การใช้ระบบควบคุม PLC แบบคู่การควบคุมเอาต์พุตของ IO และการทำงานของฟังก์ชั่นได้รับการควบคุมอย่างอิสระเพื่อปรับปรุงความเร็วในการตอบสนองการตัดและความแม่นยำในการตัดที่สูงขึ้น
9. การใช้แผงควบคุมใหม่และอินเทอร์เฟซสัมผัสโฮสต์ขนาดใหญ่

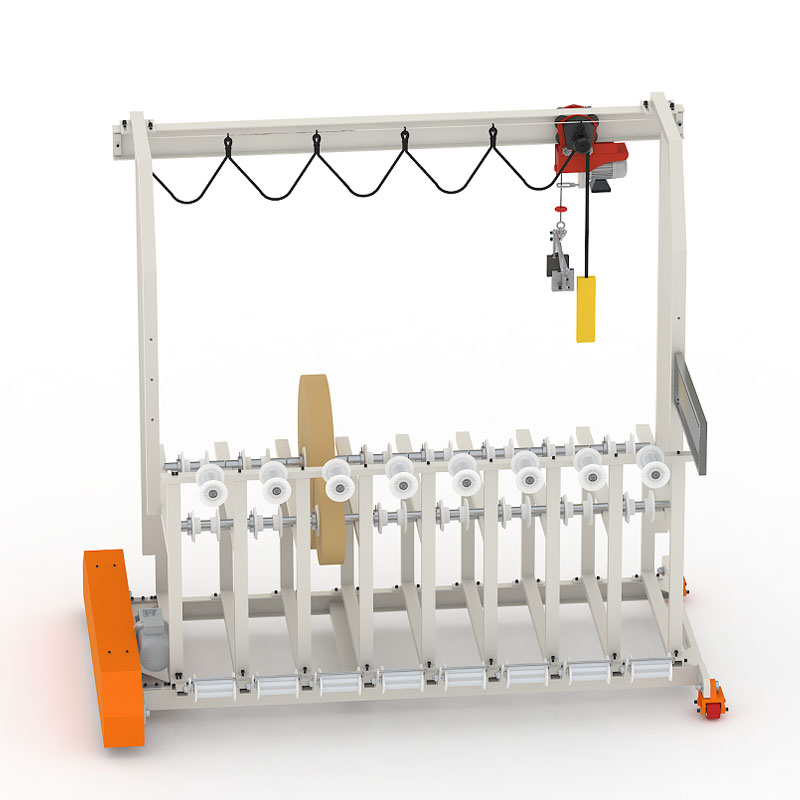

10. โครงสร้างการลำเลียงกระดาษด้านล่างอเนกประสงค์, หยุดพักกระดาษหยุด

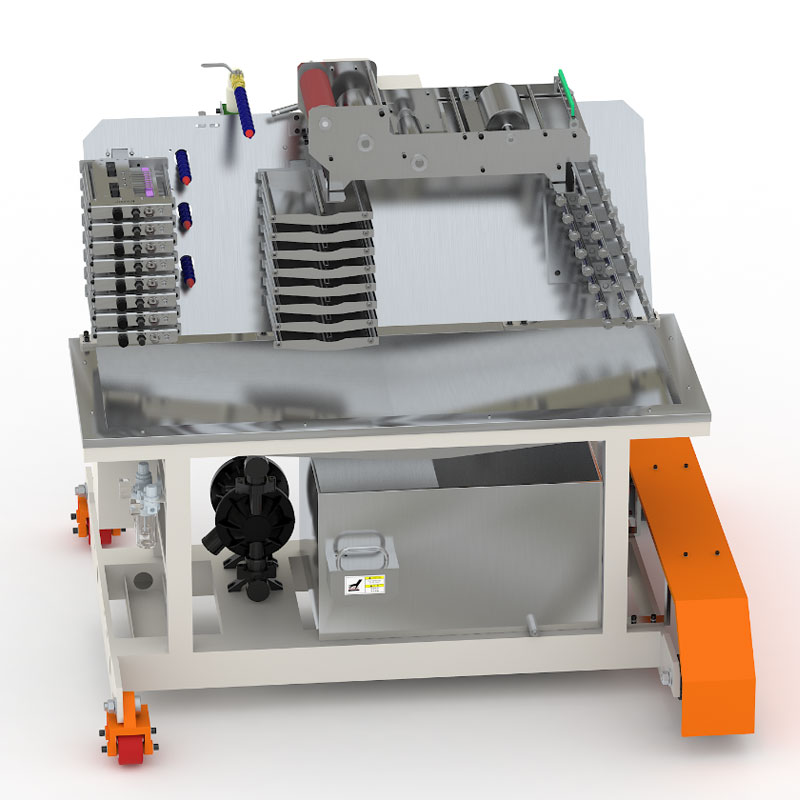

11. ส่วนประกอบที่ยึดม้วนกระดาษที่ยึดติดกาวและส่วนประกอบการให้อาหารกระดาษทั้งหมดได้รับการควบคุมด้วยไฟฟ้าทั้งหมด
12. การออกแบบแบบแยกส่วนทำให้การเชื่อมต่อวงจรง่ายขึ้นทำให้การบำรุงรักษารายวันและการเปลี่ยนมีประสิทธิภาพมากขึ้น
13. ติดตั้งอุปกรณ์ติดตั้งเสริมแม่พิมพ์
14. โมดูลเครือข่ายเสริมสามารถเชื่อมต่อกับอุปกรณ์หลายตัวและสายการประกอบเพื่อให้ได้การตรวจสอบและบำรุงรักษาระยะไกลรองรับโปรโตคอล Modbus TCP
15. รองรับการกำหนดค่าของหน่วยปิดผนึกความร้อนและเซ็นเซอร์ทำเครื่องหมายสีเพื่อตอบสนองความต้องการของกระบวนการที่หลากหลาย
อุปกรณ์หลายตัวปิดการกำหนดค่าการปรับมีดอัตโนมัติเสริม
อุปกรณ์ลำเลียงหลอดกระดาษขนส่งท่อกระดาษตัดไปยังกระบวนการถัดไป

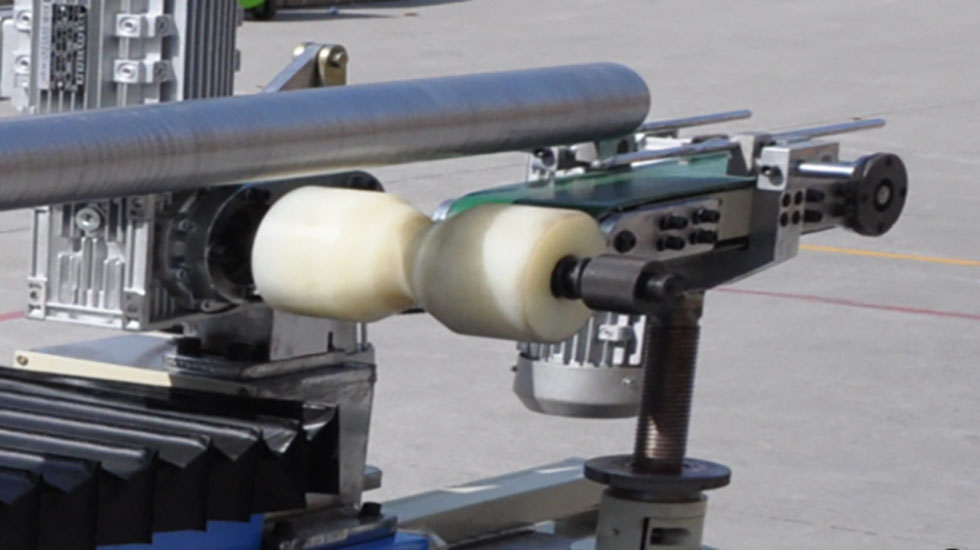

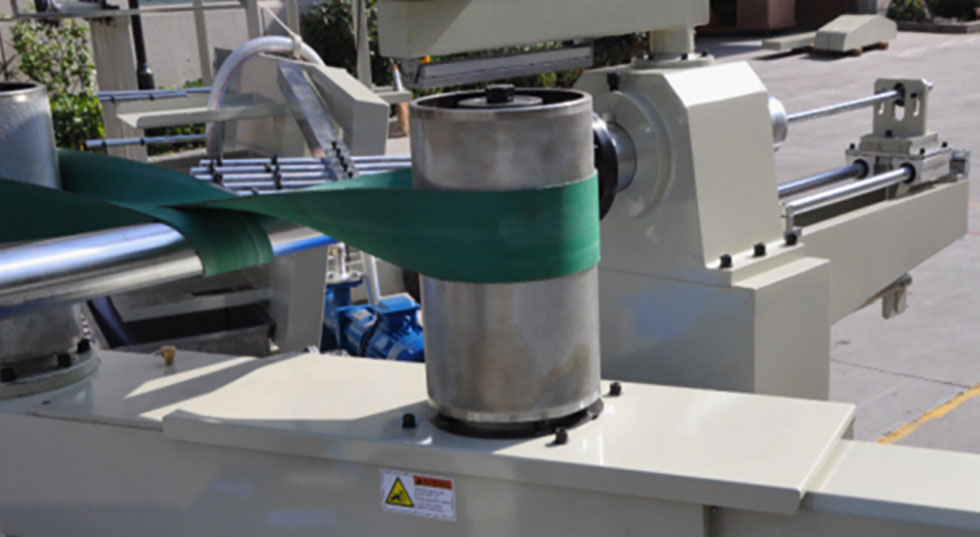

ฮับเข็มขัดไฮดรอลิกความตึงของเข็มขัดปรับตัวเอง
